Выключатели автоматического типа или автоматы считаются коммутационными приборами, основное назначение которых заключается в автоматической подаче тока на объект при появлении неполадок в электросети. Продукция выполняет защитные функции электрической цепи от чрезмерных перегрузок, замыкания, максимального снижения напряжения.
Данные устройства отличаются по определённым признакам, отличаются сложной защитной системой электроцепей, а также оснащаются дополнительными различными функциями.
Чтобы понять, как подключить в работу автомат, важно разобраться в его конструкционных особенностях и методу действии. К основным элементам автомата относится:
- корпус;
- кнопка;
- коммутирующий элемент;
- винтового типа клеммы;
- дугогасительного типа камера.
Современные автоматы обустраивают и объединяют в специальном щитке. Поговорим, как именно произвести объединение автоматов собственноручно при наличии минимальных знаний.
Что необходимо знать
Различают несколько разновидностей сетей, а именно:
- однофазную;
- трёхфазную.
По способу монтажных работ:
- используя гребёнку, то есть шину;
- через перемычки из электропровода одножильного типа;
- через перемычку из электропровода многожильного.
Ориентируясь на первоначальные данные, важно купить техническую арматуру для осуществления установки выключателей, выбрав требуемый вариант соединения непосредственно под собственную электросеть.
Установка однофазной схемы не слишком отличается от монтажа трёхфазного способа. Так, в первом случае к выключателям подают на выход лишь одну фазу, при этом применяют одинарной разновидности выключатели.
Что же касается схемы трёхфазной, то здесь применяются тройного действия выключатели при подсоединении трёхфазного напряжения, либо можно обустроить одинарные на все фазы индивидуально, при однофазном напряжении.
Методы совмещения
Гребенка
Чтобы правильно соединить автоматы, хорошо применить шину или гребёнку, которая подбирается в зависимости от числа фаз:
- для цепи однофазной подходит двухполюсная, а также однополюсная модель;
- трёхфазной – четырёх и трёхполюсная.
Установка отличается несложностью. Под необходимое количество автоматов подбирают определённую модель гребёнки с требуемым числом полюсов.
При выборе гребёнки с максимальным числом контактов, следует устранить излишки, используя ножовку. Заканчивая установку, шина вставляется одновременно в каждый зажим, а потом затягиваются винты. Установка выходов осуществляется соответственно схем.
Перемычки
Соединение автоматов посредством перемычек используется, когда выключателей небольшое количество и при этом хватает в щитке пространства для беспрепятственного доступа ко всем контактам. Данный метод можно эксплуатировать не только для однофазного типа цепи, но и для трёхфазного варианта.
Для работ, проводимых в щитке, стоит провести подготовку всех перемычек требуемой длины, а также соответствующего сечения. Для применяемых проводников, так называемых, одножильных выбирается сечение для совмещения проводов автоматов с предварительно рассчитанной мощностью. К одному из подходящих способов создания перемычек относится безотрывный метод.
Из определённой длины проводника, который изогнут плоскогубцами, создаётся перемычка, посредством которой будет произведено совмещение схемы современных выключателей. Следует изогнуть провод, придерживаясь определённого расстояния.
По окончанию подобной подготовки предпочтительно устранить с концов имеющуюся изоляцию приблизительно на сантиметр, затем оголить провод, убрав плёнку посредством ножа.
Потом следует установить концы в отверстия входа, зажав при этом винты. Затем осуществляется подключение нагрузочных источников к выходу, как на фото, где показано соединение выключателей автоматических наглядно.
Не стоит забывать, что нулевые, а также фазные провода важно прижимать не плотно из-за их возможности нагревания при работе электрической сети, а также вероятности возникновения нежелательного совмещения нуля с фазой по причине размягчения изоляции под влиянием нагревания.
Для совмещения выключателей шлейфом можно воспользоваться проводом многожильного вида с требуемым сечением. Однако в данном случае его важно зачистить на несколько сантиметров.
На конец следует надеть специальный наконечник, соответствующий по размеру сечению применяемого провода, обжав при этом посредством клещей. Можно совместить выключатели в последовательном порядке.
Придерживаясь инструкции совмещения выключателей, обустроенных в щитке, но при отсутствии требуемого инструмента, а также наконечников, можно пролудить не изолированный провод посредством паяльника.
Попадая сквозь жил проводника, олово образует надежное соединение. И, невзирая на то, что данный способ не такой практичный в сравнении с предыдущим, он нередко используется из-за простоты применения.
При отсутствии специального паяльника, можно осуществить установку посредством проводников без изоляции. Подобная установка не практичная и при чрезмерных нагрузках может стать причиной перегрева проводников в зоне совмещения и, естественно, высокой степенью опасности нежелательного возгорания. Данный тип объединения не обладает привлекательным внешним видом.
Помните, что правильное объединение между собой автоматов с применением проводника многожильного следует осуществлять, придерживаясь предварительно разработанную схему. В данном случае можно применять автоматы разных изготовителей. Их диаметры могут полностью отличаться, так как установка проводом гибкого типа даёт возможность сделать это.
Определяясь, каким проводом предпочтительно объединить автоматы, проверьте правильность этого соединения. Как правило, распространено это для трёхфазной схемы. Даже мизерная ошибка может стать причиной замыкания и соответственно ущерба применяемому вами электрическому устройству.

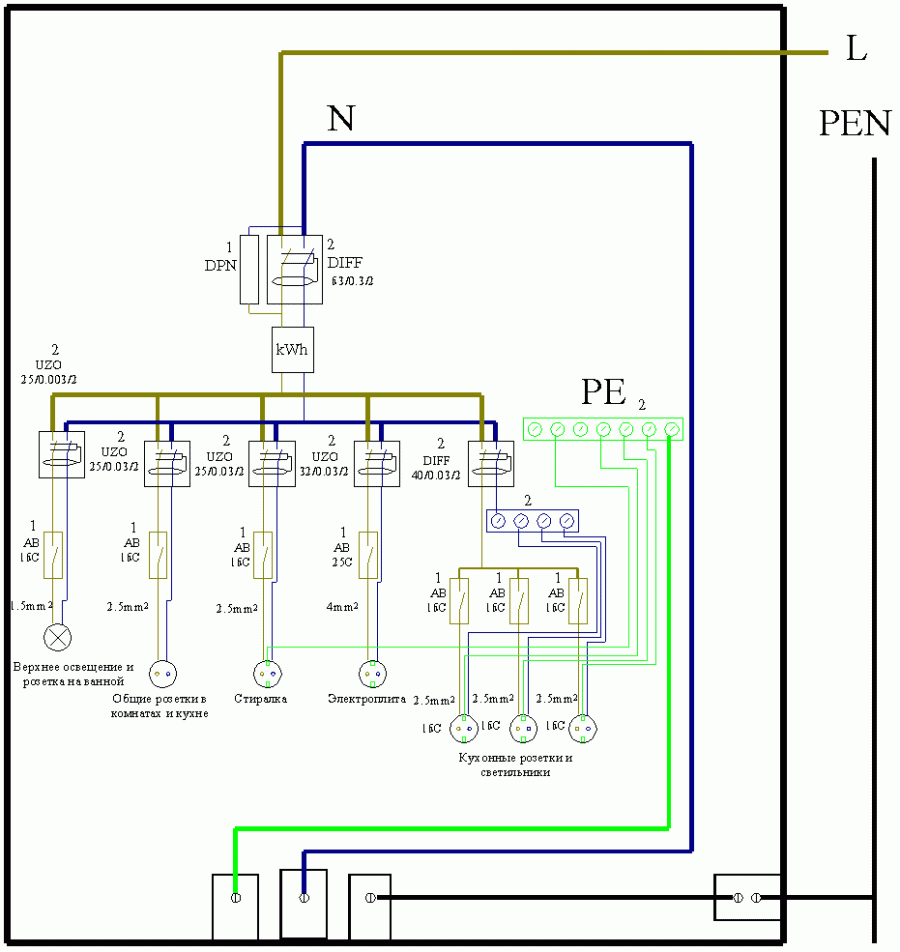

Фото инструкция как соединить автоматы
