Терморегулятор в хозяйстве – порой незаменимая вещь, помогающая контролировать тепловой режим на домашнем инкубаторе или овощной сушке. Встроенные механизмы подобного назначения часто быстро портятся или не отличаются достойным качеством, что вынуждает изобретать простой терморегулятор своими руками.
Если вы оказались в числе тех, кому срочно потребовался самодельный прибор с функцией теплорегуляции, оставайтесь здесь, ведь все подходящие и опробованные схемы в сочетании с теорией и полезными советами приведены ниже.
Для чего применимо?
Терморегулятор или термостат является прибором, способным возобновлять и останавливать работу нагревательных или охлаждающих агрегатов. Например, он позволяет поддерживать оптимальный режим в инкубаторе, а также способен включать подогрев в подвале, зафиксировав низкую температуру.
Как это работает?
Перед тем, как сделать терморегулятор своими руками, необходимо разобраться в сопутствующей теории. Принцип данного устройства идентичен работе простых датчиков измерения, способных менять сопротивление в зависимости от окружающих температурных условий. За смену показателя отвечает специальный элемент, а так называемое опорное сопротивление остается неизменным.
В устройстве терморегулятора на изменение значения сопротивления реагирует интегральный усилитель (компаратор), переключающий микросхемы при достижении определенной температуры.
Какая должна быть схема?
На просторах интернета и в нормативной документации легко найти схемы терморегуляторов различного назначения, которые можно собрать своими руками. В большинстве случаев основу схематического чертежа составляют следующие элементы:
- Управляющий стабилитрон, обозначаемый TL431;
- Интегральный усилитель (К140УД7);
- Резисторы (R4, R5, R6);
- Гасящий конденсатор (С1);
- Транзистор (KT814);
- Диодный мост (D1).
Питание схемы происходит за счет бестрансформаторного блока питания, а в качестве исполнительного прибора отлично подойдет автомобильное реле, рассчитанное на напряжение в 12 Вольт, при условии поступающего в катушку тока не менее 100 мА.
Как сделать?
Инструкции для изготовления терморегулятора своими руками основаны на строгом следовании выбранной схеме, в соответствии с которой необходимо соединить все составляющие в единое целое. Например, электронная схема для инкубатора собирается по следующему алгоритму:
- Изучить изображение (лучше распечатать и положить перед собой).
- Найти необходимые детали, в том числе корпус и плату (подойдут старые от счетчика).
- Начать с “сердца” – интегрального усилителя К140УД7/8, подключив его с положительно заряженным обратным действием, что даст ему функции компаратора.
- Подключить на место “R5” отрицательный резистор ММТ-4.
- Присоединить выносной датчик с помощью экранизированной проводки, причем длина шнура может быть не более метра.
- Для управления нагрузкой включить в схему тиристор VS1, установив его на радиатор небольших размеров, чтобы обеспечить соответствующую теплоотдачу.
- Настроить остальные элементы цепи.
- Подключить к блоку питания.
- Проверить работоспособность.
К слову, добавив датчик температуры, собранное устройство можно смело использовать не только для инкубаторов, сушек, но и поддержания теплового режима в аквариуме или террариуме.
Как грамотно установить?
Помимо качественной сборки необходимо обратить внимание на условия его эксплуатации, которые должны включать:
- Место размещения – нижняя часть комнаты;
- Сухость помещение;
- Отсутствие рядом “сбивающих” агрегатов: излучающих тепло или холод (электрооборудование, кондиционер, открытая дверь со сквозняком).
Разобравшись, как подключить терморегулятор своими руками, можно приступать к его регулярному использованию. Главное, чтобы мощность изготовленного прибора была рассчитана на контакты реле. Например, при максимальной нагрузке в 30 Ампер, мощность не должна превышать 6,6 кВт.
Как отремонтировать?
Заводской или самодельный термостат можно и починить, чтобы не покупать новый и не тратить время на поиск и сборку необходимых деталей. В первую очередь, устройство необходимо найти (если не вы занимались его установкой), ведь по фото терморегулятора видно, что его размеры небольшие, что несколько затрудняет поиск.
Поможет совет: термостат расположен рядом с кнопкой температурного режима.
Признаками поломки устройства могут быть следующие моменты:
- Прибор перестал выполнять основную функцию: температура сильно понизилась или повысилась без реакции механизма;
- Подключенный аппарат работает, не переходя в режим ожидания или экономии;
- Агрегат самопроизвольно отключился.
В зависимости от причины неисправности необходимо предпринять следующие действия, чтобы отремонтировать терморегулятор своими руками:
- Отключить ремонтируемый аппарат от сети.
- Снять защитный корпус с устройства.
- Проверить качество контактов и присоединений.
- Отсоединить и вытянуть капиллярную трубку.
- Достать реле.
- Поменять сильфонную трубку, зафиксировать.
- При необходимости произвести замену других деталей.
- Подключить проводку обратно.
- Поставить реле на место.
Рекомендуется по мере разбора устройства записывать свои действия на видео или делать пошаговые фото, чтобы обратный процесс сборки термостата не вызвал затруднений.
Терморегуляторами оснащены многие бытовые и хозяйственные приборы и, знание, как их починить, заново собрать своими руками и установить, значительно сэкономит ваши средства, время и силы.

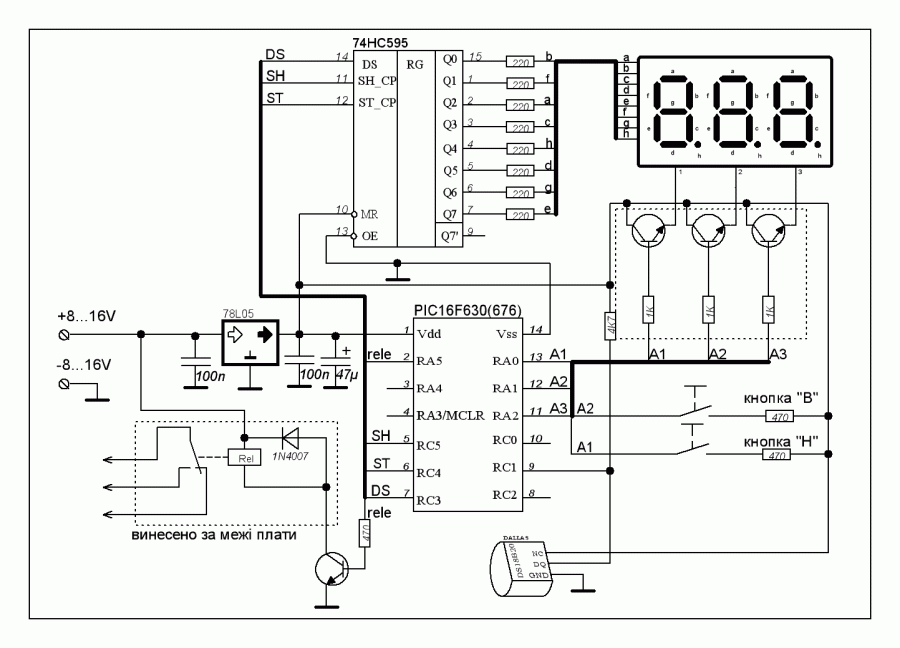

Фото терморегулятора своими руками
