Если Вы начинаете строительство дома с нуля или делаете капитальный ремонт старого помещения, то наверняка столкнетесь с монтажом или переустройством электропроводки. Работы по укладке кабелей освещения, электричества или связи нужно начать в первую очередь.
Если строение новое, то проводку можно крепить поверх стен и закрывать штукатуркой, если нужно модернизировать или дополнить уже существующую систему, то придется штробить.
Перед началом работ необходимо тщательно продумать место расположения электроприборов и приборов освещения, для рационального размещения проводов и розеток. Прокладка скрытым способом сохранит эстетичный вид Вашего помещения, пряча от глаз многометровую скрутку, а кроме этого, сделает помещение безопасным, линии в стенах не подвергаются механическим воздействиям и климатическим факторам, поэтому прослужат дольше.
Если Вы посмотрите на фото монтажа скрытой проводки и окончательный результат работ, то убедитесь в правильности своего выбора. В укладке кабеля таким образом есть всего один недостаток: при повреждении проводов или обнаружении поломки, придется опять штробить и делать косметический ремонт помещений.
Кроме штробления существует еще несколько типов скрытой проводки – под термопанелями или в полу.
Монтаж
Любая строительная деятельность требует подготовительных работ, независимо от того вызываете Вы специалиста или решили скрыть проводку своими руками. В данном случае необходимо:
Произвести замеры, подгадать расположение розеток, начертить план и подсчитать материалы. Очень важно, сохранить схему проводки на будущее.
Если понадобиться повесить на стену мебель, декоративные аксессуары, технику или обнаружить место поломки, вы должны знать точное расположение проводов, чтобы не повредить их или легко отыскать.
Для осуществления работ нужно вооружиться инструментами. Штробить стену можно с помощью зубила и молотка, однако, это очень трудоемкий и необоснованно затянутый во времени способ. Обычно используют перфоратор и болгарку, а предыдущими двумя инструментами просто подчищают и ровняют отверстия. Так же понадобится уровень, карандаш, непосредственно сам кабель и крепежные аксессуары для него, розетки, распределительные коробки.
Если Ваш кабель не имеет полихлорвиниловой оболочки, не поддерживающей горение, его стоит защитить гофротрубой, лотком, пластмассовой или железной трубой. Так же защита важна при прокладке по деревянным поверхностям или их полым отверстиям.
Все электрокабели в доме должны быть одинаковыми, либо со свинцовой, либо с алюминиевой жилой. Распределительные коробки лучше не прятать под слоем штукатурки, чтобы иметь к ним быстрый доступ.
Когда все инструменты собраны, с помощью карандаша и уровня необходимо нанести на стены места расположения распредкоробок, розеток и выключателей освещения, а затем соединить их линиями. На месте линии и будет располагаться штроба или, при ее отсутствии, проложен кабель. Линии должны бы строго вертикальные или строго горизонтальные. Розетки обычно расположены на высоте до полуметра, выключатели – полутора метров.
Далее с помощью болгарки и перфоратора в стенах делают отверстия под провода и другие электрические приспособления. Если отрезков несколько, расстояние между ними должно быть не менее 10 см. Далее устанавливают розетки, распредкоробки, выключатели и заделывают цементным или гипсовым раствором.
Когда раствор схватиться, хотя лучше подождать пока он высохнет полностью, можно приступать к укладке электропроводов. В месте подрозетников и выключателей необходимо оставлять запас кабеля около 10-15 см. Провода нужно крепить на стене или в штробе с шагом в 50-60 см алебастром, гипсом, дюбелями или самодельными хомутиками.
Когда работы по устройству скрытой проводки завершены, стену следует оштукатурить.
В случае, если такую проводку делают под термоизоляционными панелями, кабель продевается в специальных отверстиях на металлическом профиле, в которому и крепятся панели. При подобном способе укладки электрокабель обязательно нужно защитить, во избежание его повреждений трубами из негорючих материалов.
Монтаж скрытой проводки в полу осуществляется на этапе укладки напольных плит. Трубы с электрическими линиями располагают между балками-перекрытиями для пола.
Если планируется использовать сухой керамзит или бетон для засыпки или заливки технология так же, однако стоит быть внимательными, трубы, заливаемые бетоном должны быть ровными, без повреждений и дефектов. Если в помещении используется еще и «теплый пол», расположите провода на максимально возможном расстоянии от него.
Обнаружение скрытой проводки
В случае, когда следует отыскать в стенах, давно уложенную скрытую проводку, а у Вас отсутствует схема расположения проводов, необходимо воспользоваться одним из способов поиска: комбинированный искатель, детектор металла, электромагнитный искатель или электростатический прибор.
Когда необходимо найти скрытую проводку с помощью электростатического прибора, использует обнаружение электромагнитного поля, исходящее от проводов под напряжением. Прибор простой в эксплуатации, бюджетный, его даже можно изготовить своими руками, однако, если сеть обесточена, он не поможет Вам в поиске. Если помещение сырое и стены влажные, то прибор будет работать плохо и вряд ли определят месторасположение кабеля.
Точность электромагнитных искателей гораздо выше. Особенность работы заключается в том, чтобы найти трассу прокладки, необходимо подключить к нему нагрузку, например, электрочайник или обогреватель, и тогда обнаружится электромагнитное поле проводов.
Детекторы металла эффективны, когда Ваша сеть обесточена. При близости к металлу они фиксируют электромагнитное поле. Однако, существенным недостатком их работы, является то, что вместе с кабелем они могут зафиксировать и все гвозди, трубы или арматуру, заложенную в стенах.
Комбинированные искатели – это мультидетекторы. Эти устройства комбинируют в себе несколько способов поиска скрытой проводки: металлоискатель и электростатический прибор, что заметно расширяет их эффективность и область применения.
Советы
Покупайте только качественный кабель, розетки и выключатели у проверенных производителей, кроме безопасности Вы получите еще и длительный срок службы.
При монтаже электропроводки обязательна установка электросчётчика, который будет фиксировать потребление электричества и защитных автоматов, которые сделают Ваше жилище надежным и защищенным.
Подведение наружных сетей к счетчику производиться только в присутствии компетентного специалиста.
При прокладке кабеля в ванных комнатах, необходимо учесть состояние постоянной влажности помещений и подобрать соответствующие устройства.

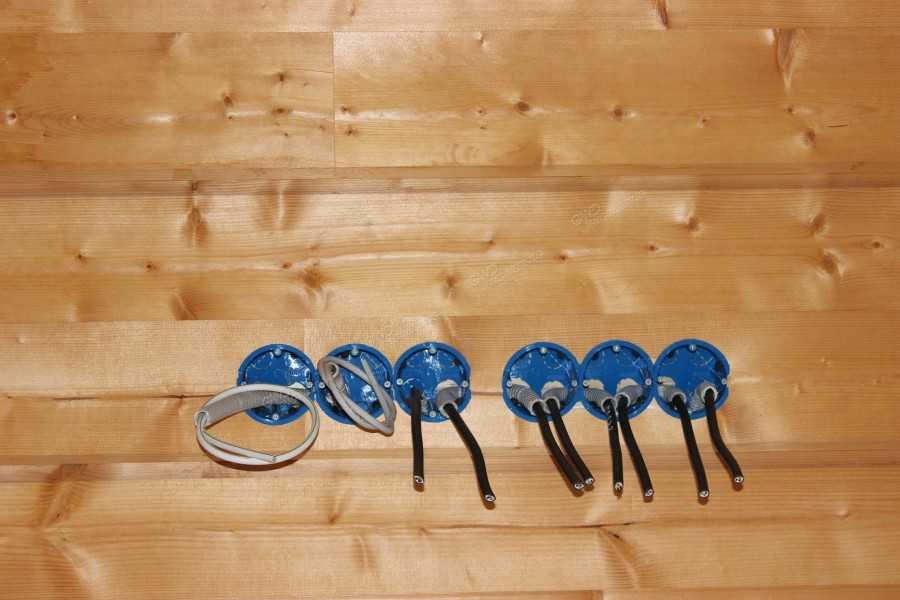

Фото скрытой проводки
