При проведении электротехнических работ не существует второстепенных вопросов. Именно поэтому необходимо правильно выбрать кабель, который бы полностью соответствовал назначению и целям использования в конкретной ситуации. В условиях активного использования в доме большого числа бытовых приборов особой популярностью пользуются провода с медными жилами.
Назначение и достоинства
Медный кабель является эффективным решением при обеспечении передачи и распределения электроэнергии. Реализуется эта задача в системе электропередачи стационарного типа. Широкое применение он получил при проведении электротехнических работ на объектах промышленного назначения, особенно в условиях повышенного риска возгорания.
Также неоспоримым видится эффект от применения в прокладке внутренней проводки на производстве, в офисных помещениях, бытовых объектах жилого назначения.
В качестве основного рабочего компонента выступает жила токопроводящего действия. Она производится из меди электротехнического типа. Внутри конструкции, как это видно на фото медного провода, размещается несколько жил, которые тщательно изолированы и помещаются в единую оболочку.
При необходимости возможна дополнительная обработка. В частности, используются образцы с бронированной защитой или специальным экраном.
Преимущества
Повышенные параметры теплопроводности и токопроводимости. Благодаря данному свойству, вы можете использовать медную жилу меньшего диаметра в сравнении с алюминиевым аналогом. Термические потери в таком случае меньше при отсутствии окислительных процессов.
Пластичность материала. Вследствие высокой гибкости облегчается монтажный процесс – изделие можно гнуть без риска поломки.
Долговечность. Медь отличается устойчивостью к коррозийным изменениям, а поэтому замену надо будет производить не ранее, чем через 30 лет.
Повышенный уровень пожарной безопасности. Риск возгорания минимален, горение не распространяется, а изоляция не выделяет много вредных компонентов.
Конечно, алюминиевые жилы будут дешевле, а сам материала легче. Однако сопротивление медных проводов выше. Поэтому требуемый размер сечения у таких изделий меньше, чем у алюминиевых образцов.
Разновидности по типу исполнения
Для электротехнических работ могут использоваться провода с одной, двумя или тремя жилами. Известны также и многожильные образцы. Медная продукция может иметь разную форму:
Плоские с двумя или тремя монолитными жилами. Имеют удвоенную изоляцию и преимущественно прокладываются под слоем штукатурки.
Круглой формы с тремя монолитными жилами, имеющими тройной тип изоляции. Подходит для укладки под стяжку. Возможно наземное и подземное размещение в трубах.
Круглый провод многожильный медный. У них тройной вид изоляционной защиты.
Круглые образцы. Число жил 3 или 5. При составном исполнении обеспечивается двойная изоляция. За счет высокого уровня гибкости популярны при работе с гипсокартоном.
У кабеля помимо изоляционного слоя может быть реализован дополнительный способ защиты. Это обусловлено целями использования и сферой применения. Например, изготавливается продукция с бронированием, термо- и водостойкий провод, с защитой от давления извне.
Жилы могут иметь одно цветовое исполнение или быть разноцветными. Последний способ – это цветовой способ маркировки. Например, красное, черное или коричневое покрытие имеет фазная составляющая, светло-голубое «ноль», а желтое или зеленое – заземление. А вот в одноцветных моделях идентификация ведется по месту расположения – жила в центре является заземлением.
Виды по назначению
Назначение в использовании медного провода является определяющим фактором при выборе данного электротехнического компонента.
Силовой кабель
Используется для передачи электроэнергии от точки подключения на электростанции к подстанциям и крупным объектам потребителей. Имеют пятижильное исполнение с изоляцией резинового, пластмассового или бумажного типа. При бронированной защите в качестве покрытия используют алюминий или свинец.
Класс ВВГ рассчитан на номинал напряжения 600-1000 В с частотой 50 Гц. Сечение варьируется в пределах 1,5-250 кв. мм. Изоляция медных проводов данного вида – поливинилхлоридный пластикат. Также к силовым относится продукция типа ВВГЭ.
При отсутствии каких-либо дополнительных маркировок применяются при размещении одиночных линий. Их обустраивают в помещениях или на кабельных установках.
Если дополнительно установлено обозначение нг-LS, то речь идет о пожаробезопасном изделии с малым выделением дыма и низкой склонностью к распространению горения. Маркировка нг-FRLS говорит о дополнительной огнестойкости, а поэтому допустимо применение на точках сигнализации, в лифтах, для насосов. Кабель проводит ток в течение 2-3 ч. во время пожара.
Категория ВББШв – это силовой кабель с высоким уровнем сопротивления и бронированной защитой из стальной ленты. Размер сечения 1,5-240 кв. мм. Встречаются одножильный медный провод и многожильные модификации. Использование ПВХ пластиката обеспечивает высокий уровень огнеупорности.
Контрольный
Данный вид кабеля с медной жилой применяется в случае необходимости соединения разнообразных электроприборов, распредустройств. При высоком уровне влагостойкости и устойчивости к механическим повреждениям эту модель можно прокладывать в тоннелях или каналах. Допустима работа как на открытом воздухе, так и в помещениях.
Бытовой
Предназначен для проведения тока к мощным устройствам, например для сварочного агрегата (одножильные) или для переносок на улице (многожильные).
Специальные
Это кабель сигнального типа. Они применяются для обеспечения работы антенных установок, телефонных приборов. Есть также модификации с компьютерными соединительными компонентами. Могут быть:
- высокочастотными – ориентированы на связь дальнего действия;
- низкочастотными – для локальной передачи сигналов.
Особенности эксплуатации
Если вы задались вопросом создания новой электропроводки в доме, то важно правильно сделать выбор. Например, следует помнить, что активная нагрузка медного провода составляет 5 кВт, а вот для алюминиевого аналога данный параметр существенно ниже – всего 3 кВт.
При необходимости произвести соединение медных проводов с алюминиевыми следует помнить, что второй вид материала является более активным химическим веществом. Поэтому надо использовать специальные клеммы.
В стенах лучше размещать провода плоского типа. Так у вас отпадет необходимость обустраивать глубокие каналы. Ну а при укладке круглых образцов по гофрированным трубам существует риск нанесения стенам существенных повреждений.
Система освещения создается при помощи кабеля в 1,5 кв. мм с формированием нескольких групп подключения. А вот на розетки лучше использовать сечение медного провода 2,5 кв. мм. Но обязательно следует учесть планируемую нагрузку. Использование же трехжильного кабеля поможет создать вам эффективную систему заземления.
Медный провод является универсальным решением при прокладке электропроводки и проведении электротехнических работ любого объема. Эффективность использования определяется правильным подсчетом нагрузки и выбором соответствующего вида изделия.

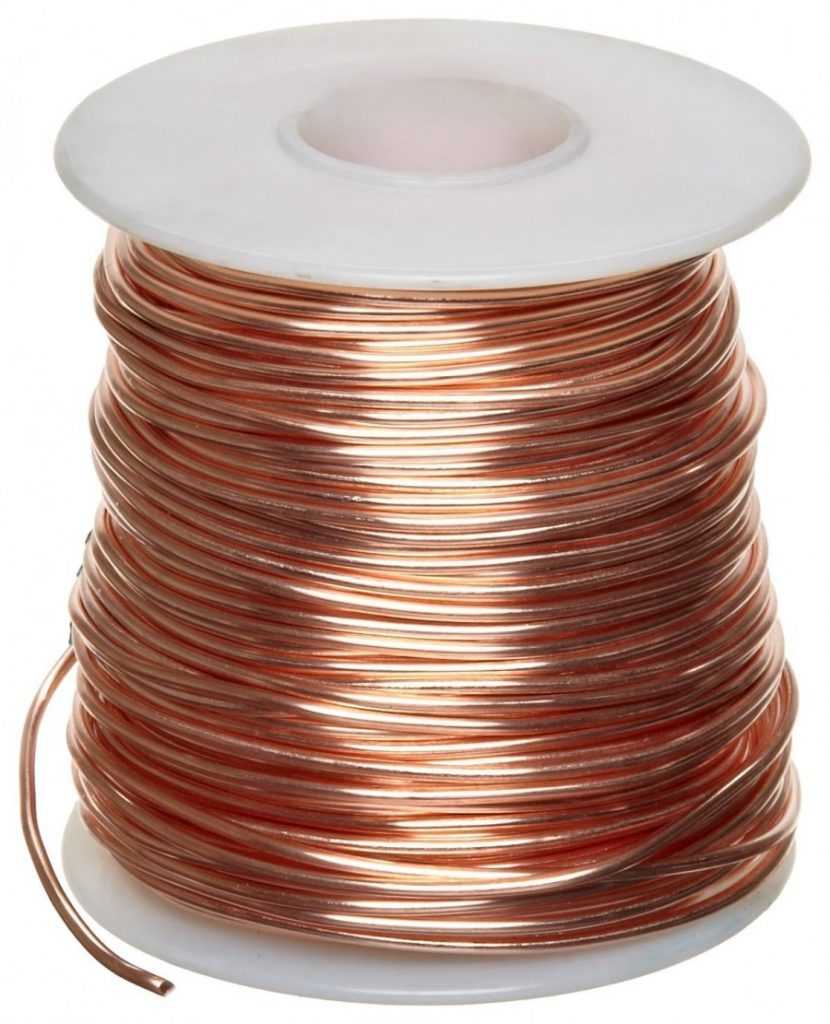

Фото медных проводов
